abloy el412, el413

Zastosowanie

Zamki EL412 i EL413 są używane w drzwiach zewnętrznych budynków mieszkalnych oraz biurowców. Zaleca się, aby zamek EL413 stosowany był zawsze z pokrętłem otwierającym od wewnątrz.
Zamki EL412 i EL413 posiadają specjalny zatrzask tzw. podwójnego działania, umożliwiający szybkie i wygodne zamykanie drzwi. Takie rozwiązanie w zastosowaniu jest lepsze niż np.elektrozaczepy solenoidowe.
Zamki EL412 i EL413 mogą być sterowane za pomocą różnych urzadzeń generujących impulsy elektryczne (szyfratory, czytniki kart, timery).
Zamki EL412 i EL413 współpracują z automatami drzwiowymi oraz wszystkimi systemami kontroli dostępu.
Również dostepne wersje:
EL412DA i EL413DA z symetrycznym ryglem spustowym (przeznaczone do drzwi wahadłowych).

Funkcje

EL412 Zamek elektryczny typu zamknięty bez prądu. Drzwi mogą być otwarte poprzez pociągnięcie lub popchnięcie w czasie, kiedy zamek otrzymuje impuls elektryczny. W przypadku braku napięcia zasilania drzwi można otworzyć kluczem lub pokrętłem.

EL413 Zamek elektryczny typu otwarty bez prądu. Drzwi mogą być otwarte w czasie, kiedy zamek nie otrzymuje impulsu elektrycznego. W przypadku braku zasilania drzwi pozostają otwarte.

Obydwa zamki można zawsze otworzyć przy pomocy klucza lub pokrętła.

Zamki ryglują się automatycznie po domknięciu drzwi.

Wewnątrz kasety zamka wbudowany jest mikroprzełącznik informujący o stanie rygla.

Nie zaleca się stosować zamków EL412 i EL413 do drzwi wymagających dużego docisku do uszczelki.

Normy i Aprobaty

brak

Dane techniczne

Napięcie zasilania 12V DC lub 24V DC
Pobór prądu 480 mA (12V DC) 240 mA (24V DC)
Temperatura pracy od -20°C do +60°C
Wysunięcie rygla 14 mm
Backset 25, 28, 30, 35 mm
Szerokość blachy czołowej 25 mm

Wykończenie

Blacha czołowa - chromowana.
Korpus zamka - chromowany.

Cylindry

Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSS, RUKO, Trio Ving, inne.
Fińskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO, ABLOY PROTEC.

Dostarczone elementy

Kaseta zamka, blacha zaczepowa 4632, podkładki 445449, wkręty mocujące, złączki, instrukcja montażu.

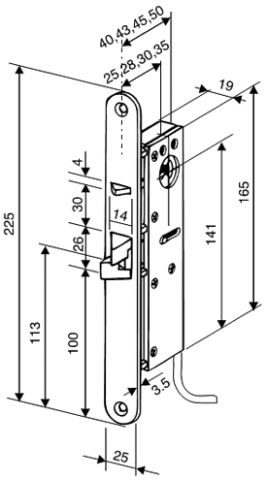

Wymiary

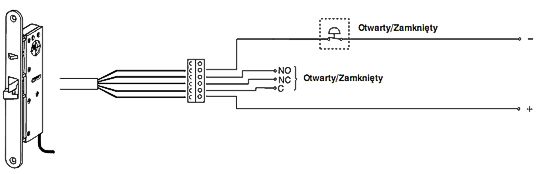

Schemat połączeń

Blacha ościeżnicowa

4613/4614
