abloy zamek elektryczny el404

Zastosowanie

ABLOY EL404 jest zwykle jest stosowany w drzwiach zewnętrznych budynków apartamentowych oraz w drzwiach wewnętrznych do pomieszczeń biurowych.

Zamek wyposażony jest w rygiel dzielony o nowej konstrukcji i zwiększonej trwałości. Podniesiono dzięki temu bezpieczeństwo i jednocześnie zaoferowano efektywny kosztowo sposób elektrycznej kontroli przejścia, bardziej zaawansowany w porównaniu z np. elektrozaczepem.

ABLOY EL404 może być sterowany przez rozmaite urządzenia generujące impuly elektryczne takie, jak czytnik kart, klawiatura kodowa, zegar. Jest doskonałym rozwiązaniem do systemów kontroli dostępu. Zamek może współpracować z automatem do drzwi uchylnych. Może być montowany tradycyjnie pionowo lub poziomo w ościeżnicy ponad drzwiami.

Dzięki unikalnej konstrukcji rygla dzielonego, ABLOY EL404 może być stosowany w drzwiach wahadłowych.

Funkcje

Drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy aktywny jest impuls elektryczny.

ABLOY EL404 może być skonfigurowany jako bez prądu otwarty. Wtedy drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy sterujący impuls elektryczny jest wyłączony.

Zamek zawsze można otworzyć kluczem bądź pokrętłem. Kiedy drzwi się zamkną, zamek jest automatycznie ryglowany.

Nie rekomenduje się zamka ABLOY EL404 do drzwi z dużym prężeniem wstępnym.

Zamek nie jest przeznaczony do drzwi przeciwpożarowych.

W drzwiach wahadłowych zamek może być zaryglowany dopiero po ustabilizowaniu drzwi w pozycji zamkniętej.

Normy i Aprobaty

brak

Dane techniczne

Napięcie zasilania 12V DC lub 24V DC
Pobór prądu 550 mA (12V DC) 270 mA (24V DC)
Temperatura pracy od -20°C do +60°C
Wysunięcie rygla 14,5 mm
Backset 25, 30, 35 mm
Szerokość blachy czołowej 25 mm

Wykończenie

Blacha czołowa - chromowana.
Korpus zamka - chromowany.

Wkladki

Rtp europejski DIN: ABLOY DISKLOCK PRO, ABLOY PROTEC, ASSS, RUKO, Trio Ving, inne.

Dostarczone elementy

Zamek, blachę ościeżnicową EA307, wtyczki połączeniowe, wkręty mocujące, instrukcję obsługi

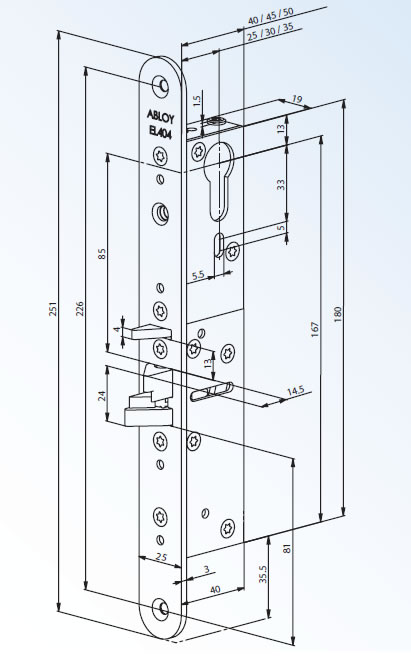

Wymiary

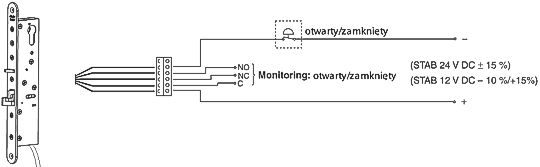

Schemat połączeń
